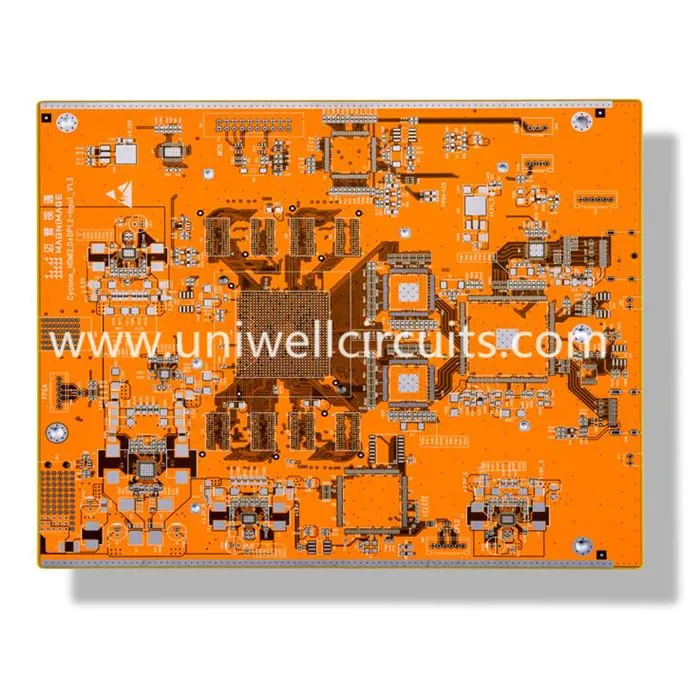

1. Descripció de la producció
Especificació
Capa: 16
Gruix de la placa: 1,6 mm
Tractament de superfícies: or d'immersió.
Material: FR4 tg170.
Ample de línia mínima / distància de línia: 4 / 4mil
Forat mínim: 0.3mm
Requisit especial: control d'impedància
Si no esteu segur de si la vostra operació en particular requereix taules FR-5 d'alta TG o com exactament funciona una TG PCB per protegir els circuits sensibles durant la implementació, ens complau informar-vos tot el que necessiteu saber. Seguiu llegint per obtenir una comprensió completa de la manera com funciona una PCB d'alta temperatura i el que pot fer per vostè. Una vegada que estigui satisfet que les taules FR-4 High-TG siguin adequades per a vostè, Uniwell us plau ajudar-vos a resoldre aquest problema, si us plau contacteu amb nosaltres.
2. Perfil de l'empresa
Els circuits Uniwell es van trobar el 2007 i tenim dues plantes de producció modernes a Shenzhen i Jiangmen, amb equips de producció avançats i 600 empleats en total. Oferim productes fiables i un servei professional, esperem ser el vostre soci a llarg termini a la Xina.
3. Empaquetatge i enviament
4.Com sap què és FR4?
FR-4 és una designació de grau per material epoxi reforçat amb fibra de vidre retardant de flama. D'aquesta manera, la PCB FR-4 ofereix un nivell de resistència molt més gran que la PCB estàndard. Les plaques de circuits FR-4 es divideixen en quatre classificacions que es determinen pel nombre de capes de seguiment del coure que es troben en el material:
• PCB de sola cara / PCB de sola capa
• PCB de doble cara i doble capa de PCB
• Quatre o més de 10 capes PCB / Multilayer PCB
Proporcionar el PCB d'alta temperatura adequat per a les seves aplicacions
Uniwell ofereix una àmplia selecció de productes de fabricació de productes de PCB d'alta temperatura amb FR-4 o amb altres materials Tg de gran qualitat i resistents a la temperatura. Som capaços de fabricar PCB d'alta temperatura per a aplicacions electròniques d'automoció, indústria i alta temperatura. Podem fabricar PCB High-Tg amb un valor Tg de fins a 180 ° C. A la taula següent es mostren alguns dels materials utilitzats habitualment per a la producció de PCT de High-Tg.
Material | TG (DSC, ° C) | Td (Wt, ° C) | CTE-z (ppm / ° C) | Td260 (min) | Td288 (min) |
S1141 (FR4) | 175 | 300 | 55 | 8 | / |
S1000-2M (FR4) | 180 | 345 | 45 | 60 | 20 |
IT180 | 180 | 345 | 45 | 60 | 20 |
Rogers 4350B | 280 | 390 | 50 | / | / |
