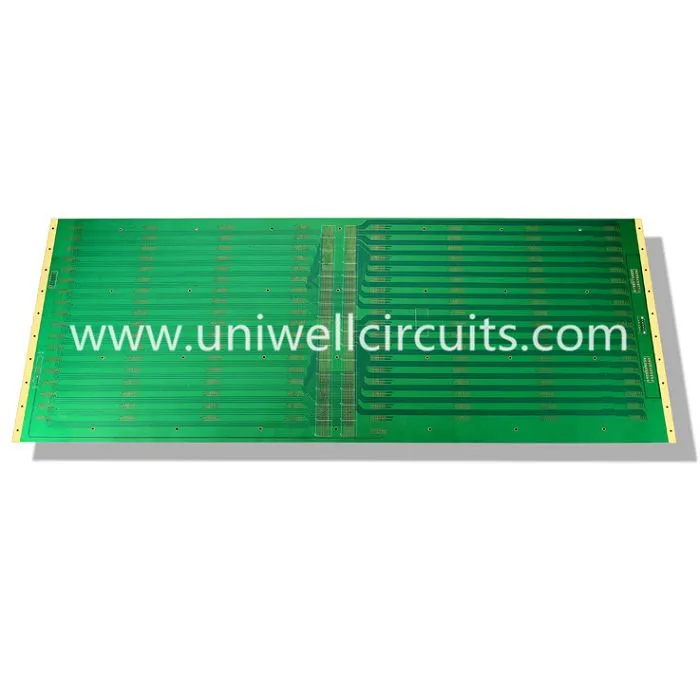

1.Producte descriu
Especificació
Capa: 28
Gruix de la junta: 2.0 mm
Mida de l'orifici: 0,3 mm
Rastrear ample / espai: 4 / 4mil
Tractament de superfícies: or d'immersió
2. Informació de la companyia
Uniwell Circuits és un fabricant professional de PCB i PCBA dedicat al disseny, producció i servei de muntatge de PCB amb 10 anys d'experiència, la nostra empresa va ser fundada el 2007, la fàbrica està ubicada a Shenzhen, Xina. Després de més de 10 anys de desenvolupament, som ara un fabricant de PCB i PCBA a la Xina amb dues plantes de producció modernes i més de 600 empleats.
3. Capacitat de producció
Uniwell circuits co., LTD. ha invertit en el millor equipament, entorn i formació del personal. Tenim una capacitat de producció per a estàndards i HDI, rígids, RF i PCB d'alta freqüència.
Material | FR4, CEM-3, Metall Core, |
Halogen gratis, Rogers, PTFE | |
Màx. Mida del tauler d'acabat | 1500x610 mm |
Min. Gruix de la placa | 0.20 mm |
Màx. Gruix de la placa | 8,0 mm |
Viu enterrat / cec (no creu) | 0.1mm |
Ració d'aspecte | 16:01 |
Min. Mides de perforació (mecànica) | 0.20 mm |
Tolerància PTH / Pressing fit hole / NPTH | +/- 0.0762 mm / +/- 0.05mm / +/- 0.05mm |
Màx. Recompte de capes | 40 |
Màx. coure (interior / exterior) | 6OZ / 10 OZ |
Tolerància tolerant | +/- 2 mil |
Registre de capa a capa | +/- 3 mil |
Min. ample de línia / espai | 2.5 / 2.5mil |
BGA pitch | 8 milions |
Tractament de superfícies | HASL, sense corrent HASL, |
ENIG, immersió plata / estany, OSP |
4. Sistema de qualitat
1) Sistema de control de qualitat
El producte compleix els estàndards IPC - Ⅱ o IPC - Ⅲ
Utilitzeu el diagrama de control SPC per controlar el procés de qualitat.
Implementar el procés del cicle PDCA per millorar contínuament el rendiment del producte.
Establir un sistema d'inspecció de garantia de qualitat perfecte, procés complet amb personal professional de garantia de qualitat.
2) Certificació de l'autoritat.
La companyia ha passat iso9001: certificació del sistema de gestió de qualitat 2008, certificació UL d'EUA,
3) L'equip és perfecte
Compta amb provador de gruix de coure, forn, lupa de banc, balanç analític, microscopi d'imatge d'or i altres equips.
El detector d'AOI recentment introduït, la màquina de prova d'agulla voladora d'alta velocitat EM300, el iuan secundari de la font de Taiwan, l'assaig de neteja iònica, la màquina de prova d'aspersió d'aigua salada per assegurar la fiabilitat i estabilitat del producte.
