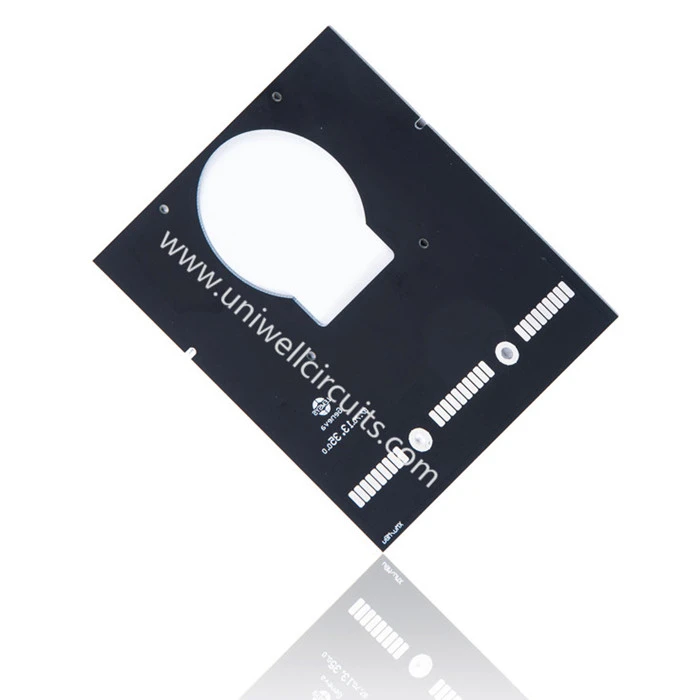

Tauler de circuits de màscara de soldadura negra
1.Producte descriu
Especificació:
Capa: 2
Gruix de la placa: 1,55 mm
Tractament de superfícies: or d'immersió.
Material: FR4.
Ample de línia mínima / distància de línia: 30 / 25mil
Aquest tipus de circuits s'apliquen àmpliament en comunicacions, xarxes, productes digitals, control industrial, assistència mèdica, aeronàutica i astronàutica, defensa i camps militars. Uniwell proporciona una màscara de soldadura verd / blau / vermell / negre / groc / blanc de manera gratuïta.
2. El soldermask negre s'utilitza quan la reflexió de la llum no es vol
La màscara de soldadura és un dels materials més importants en la producció de PCB. La màscara de soldadura o resistència a la soldadura és com a vernís o laca que s'aplica a l'exterior o capes superiors i inferiors d'una placa de circuit imprès per formar un recobriment protector permanent per a les restes de coure. La màscara de soldadura impedeix que la soldadura es plegui entre els conductors i que generi un curtcircuit en el circuit previst. També proporciona certa protecció contra el medi ambient.
La màscara de soldadura s'aplica més sovint amb un color verd, però està disponible en una gran varietat de colors i acabats. A Uniwell, aquests colors estan disponibles: verd, negre i blanc, groc, vermell, etc. Black Soldermask s'utilitza per a alguns sistemes de visualització on la llum no és transparent. És a dir, soldermask negre s'utilitza quan no volem reflexions lleugeres, etc.
El contrast entre rastres, avions i espai buit és pràcticament inexistent. La inspecció de la placa no només requereix una potent ampliació, sinó que també heu d'ajustar la llum. La serigrafia contrasta bé.
La resistència a la soldadura negra absorbeix calor durant el reflux. Heu d'escalar el vostre perfil o assegurar-vos que el sensor de temperatura es col·loqui a la pròpia placa. La serigrafia també és propensa a convertir-se en marró clar durant el reflux, presumiblement perquè la placa sota d'ella pren tanta calor.
3. Requisit de recerca
Per assegurar un pressupost precís, assegureu-vos d'incloure la informació següent per al vostre projecte:
●, Arxius GERBER complets que inclouen el fitxer Excellon Drill
●, Altres tipus d'arxius (PCB123, Altium, Eagle, Protel, IVEX, Ultiboard (fins a V12) i OrCAD (amb extensió de fitxer .MAX) també es van acceptar, així com dispositius de mà / pel·lícules, etc.
●, "Llegeix-me" notes per obtenir informació addicional sobre la fabricació
●, Quantitats
●, activar el temps
●, Requisits de panellització
●, Requisits de materials
●, requisits d'acabat
La vostra comanda personalitzada es lliurarà en només 2-24 hores, depenent de la complexitat del disseny.
4.Enviament i lliurament
Embalatge:
●, Protegiu el producte amb polipropilè i cartró multicapa.
●, Special Protect carton per exportar producte.
●, per requeriment del client.
Lliurament
2-3 setmanes
1) Per DHL, UPS, FedEx, TNT, EMS.
2) A mar per quantitat màxima segons el requisit del client.
