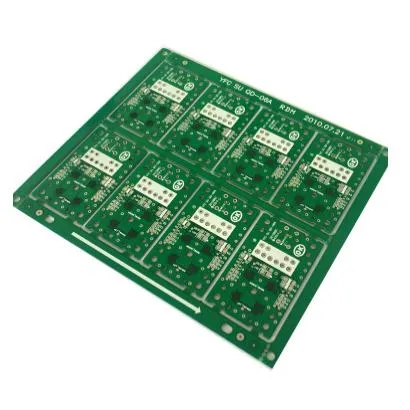

Tinta de carboni PCB
1.Producte descriu
Especificació:
Nom del producte: tinta de carboni PCB
Material: FR4
Gruix de la placa: 1,6 mm.
Ample de línia mínima / distància de línia: 0,2 mm / 0,2 mm.
Mida mínima: 0,8 mm.
Gruix de coure: 35um.
Gruix de níquel: 5um
Aplicació: atenció mèdica
Les PCB de tinta de carboni que produïm s'utilitzen principalment a la zona mèdica portàtil. Tots els productes han de complir amb la certificació ISO 9001 UL CE, amb alta tensió d'alta qualitat per a cables i sense impressió de dit.
2. Especificació de placa de circuit de Uniwell
Material | FR4, CEM-3, Metall Core, |
Halogen gratis, Rogers, PTFE | |
Màx. Mida del tauler d'acabat | 1500x610 mm |
Min. Gruix de la placa | 0.20 mm |
Màx. Gruix de la placa | 8,0 mm |
Viu enterrat / cec (no creu) | 0.1mm |
Ració d'aspecte | 16:01 |
Min. Mides de perforació (mecànica) | 0.20 mm |
Tolerància PTH / Pressing fit hole / NPTH | +/- 0.0762 mm / +/- 0.05mm / +/- 0.05mm |
Màx. Recompte de capes | 40 |
Màx. coure (interior / exterior) | 6OZ / 10 OZ |
Tolerància tolerant | +/- 2 mil |
Registre de capa a capa | +/- 3 mil |
Min. ample de línia / espai | 2.5 / 2.5mil |
BGA pitch | 8 milions |
Tractament de superfícies | HASL, sense corrent HASL, |
ENIG, immersió plata / estany, OSP |
3. Equipament de maquinària
El trepant és molt important, així que tenim una zona de gestió de taladres perfecta, i una màquina de 24 hores polida per garantir la qualitat de la broca.
Mentrestant, mantenim el nostre taller net durant tot el dia per garantir la precisió de l'exposició.
4.Inspecció i prova
5. Empaquetatge i enviament
1) Embalatge
La nostra empresa no només tracta de donar als clients un bon producte, sinó també prestar atenció a oferir un paquet complet i segur. I aquí preparem alguns serveis personalitzats per a totes les comandes.
2) Enviament
Es requerirà un temps diferent per a diferents.
