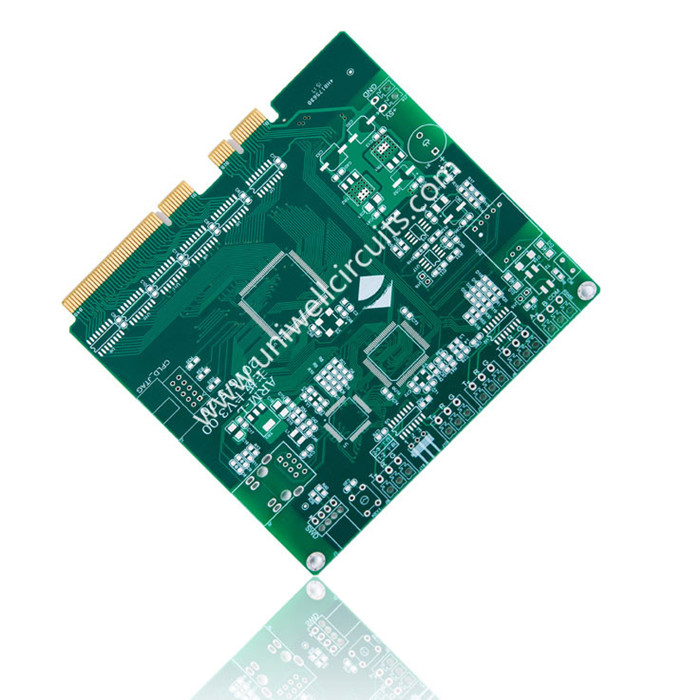

Placa de circuits de l'aplicació de placa mare d'ordinador
1. Descripció del producte
Especificació:
Capa: 2
Gruix de la placa: 1,6 mm
Tractament de superfícies: LF HASL.
Material: FR4.
Ample de línia mínima / distància de línia: 8 / 10mil
Forat mínim: 0.4mm
Tecnologia especial: dit daurat
Una placa mare (de vegades alternativament coneguda com la placa principal, el tauler del sistema, el tauler pla, la placa orográfica o, col·loquialment, el mobo) és la placa principal de circuit imprès (PCB) que es troba en ordinadors i altres sistemes amplificables. Manté i permet la comunicació entre molts dels components electrònics crucials d'un sistema, com la unitat de processament central (CPU) i la memòria, i proporciona connectors per a altres perifèrics. A diferència d'un pla posterior, una placa base conté subsistemes significatius com el processador i altres components. En ordenar PCB de circuits Uniwell, està comprant una qualitat que es paga amb el temps. Això es garanteix a través d'una especificació de producte i control de qualitat que és molt més estricte que altres proveïdors, i garanteix que el producte ofereix el que promet.
2. Dades tècniques
Material | FR4, CEM-3, Metall Core, |
Halogen gratis, Rogers, PTFE | |
Màx. Mida del tauler d'acabat | 1500x610 mm |
Min. Gruix de la placa | 0.20 mm |
Màx. Gruix de la placa | 8,0 mm |
Viu enterrat / cec (no creu) | 0.1mm |
Ració d'aspecte | 16:01 |
Min. Mides de perforació (mecànica) | 0.20 mm |
Tolerància PTH / Pressing fit hole / NPTH | +/- 0.0762 mm / +/- 0.05mm / +/- 0.05mm |
Màx. Recompte de capes | 40 |
Màx. coure (interior / exterior) | 6OZ / 10 OZ |
Tolerància tolerant | +/- 2 mil |
Registre de capa a capa | +/- 3 mil |
Min. ample de línia / espai | 2.5 / 2.5mil |
BGA pitch | 8 milions |
Tractament de superfícies | HASL, sense corrent HASL, |
ENIG, immersió plata / estany, OSP |
3.FAQ
P: Quin tipus de funció de prova s'oferiran?
Per garantir la qualitat de la producció, oferim el procediment de seguiment a sota per garantir cada peça de producte:
1) AOI (Inspecció òptica automàtica)
2) Proves automàtiques de curtcircuit
3) Detector RoHS
4) Probador dielèctric
5) Control d'impedància
6) Microscopi metalogràfic
7) Sonda de mosques / motlle de fixació
8) Inspecció visual
P: Quin és el paquet dels productes?
Utilitzem envasos al buit.
P: Què és un forat microvial?
Segons la nova definició dins de l'IPC-T-50M, una microvia és una estructura cega amb una relació d'aspecte màxima de 1: 1, que finalitza en una terra objectiu amb una profunditat total de no més de 0,25 mm mesura des de la capa d'aterratge de la capa d'estructura fins a el terreny objectiu.
