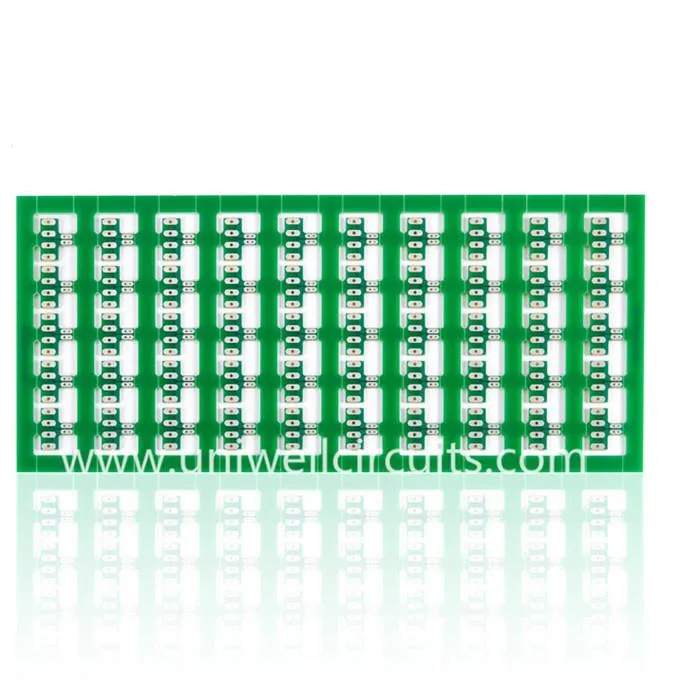

PCB lliure d'halògens d'una sola capa
1. Descripció de la producció
Especificació
Capa: 1
Gruix de la placa: 1,60 mm
Tractament de superfícies: LF HASL.
Material: lliure d'halògenes FR4.
Ample de línia mínima / distància de línia: 20 / 20mil
Com a empresa certificada per ISO9001, som un dels fabricants de PCB més reconeguts a la Xina que realitzen un esforç concertat per fabricar PCB personalitzats respectuosos amb el medi ambient que alleugen les inquietuds dels clients. Els substrats més utilitzats habitualment per PCB sense halògens són S1155 (FR4) i S1165 (FR4), la taula següent mostra alguns paràmetres d'aquests substrats:
| Material | TG (DSC, ° C) | Td (Wt, ° C) | CTE-z (ppm / ° C) | Td260 (min) | Td288 (min) |
S1155 (FR4) | 140 | 380 | 41 | 60 | 60 |
S1165 (FR4) | 170 | 360 | 40 | 60 | 15 |
2. Capacitat de fabricació de PCB lliure d'halogens
Oferim característiques avançades per al servei de fabricació de PCB sense halògens, si us plau, consulteu la taula següent per obtenir capacitats completes:
Material | FR4, CEM-3, Metall Core, |
Halogen gratis, Rogers, PTFE | |
Màx. Mida del tauler d'acabat | 1500x610 mm |
Min. Gruix de la placa | 0.20 mm |
Màx. Gruix de la placa | 8,0 mm |
Viu enterrat / cec (no creu) | 0.1mm |
Ració d'aspecte | 16:01 |
Min. Mides de perforació (mecànica) | 0.20 mm |
Tolerància PTH / Pressing fit hole / NPTH | +/- 0.0762 mm / +/- 0.05mm / +/- 0.05mm |
Màx. Recompte de capes | 32 |
Màx. coure (interior / exterior) | 5OZ / 10 OZ |
Tolerància tolerant | +/- 2 mil |
Registre de capa a capa | +/- 3 mil |
Min. ample de línia / espai | 2.5 / 2.5mil |
BGA pitch | 8 milions |
Tractament de superfícies | HASL, sense corrent HASL, |
ENIG, immersió plata / estany, OSP |
3. Informació de la companyia
UNIWELL circuits co., Ltd. Es troba a Shenzhen Xina el 2007, que és professioanl en la producció, exportació i comercialització de diverses PCB d'alta precisió i PCBA. A la indústria del PCB, amb les últimes tècniques de desenvolupament, equips de producció i experiència en producció, UNIWELL pot oferir el tipus de PCB que voleu i els productes són àmpliament aprovats per moltes empreses locals i d'ultramar i s'exporten a tot el món com el sud-est asiàtic , Europa, Amèrica del Nord, Amèrica del Sud, Orient Mitjà, Hong Kong i Taiwan, etc.
4.Certificacions
Uniwell està homologat per ISO9001, ISO14001, TS16949 i UL.
5.FAQ
P: Quin és el vostre temps de lliurament?
El temps de lliurament sol ser puntual aquí, normalment entre 5 i 10 dies per a la mostra de PCB, de 10 a 15 dies per a la producció en massa. Per a alguna situació especial, també podem avisar amb anticipació al client per evitar qualsevol inexpugnació o pèrdua al client.
P: Quina és la seva política de proves i com controla la qualitat?
Per exemple, normalment provat per la sonda de vol; per a PCB El volum de més de 3 metres quadrats, generalment provat per fixació, serà més ràpid. Degut a que hi ha molts passos per a la producció de PCB, normalment fem inspecció després de cada pas.
P: Quin és el vostre paquet?
Amb embalatge interior buit i caixa de cartró.
P: enviament de PCB?
Això depèn del client, de vegades ens enviem a través del nostre reenviador, que també és l'agència de DHL, TNT, UPS, FedEx, etc. El nostre reenviador pot proporcionar un cost de transport molt millor que el que obtenim directament d'aquelles empreses expresses.
P: Quina és la capacitat de producció?
La nostra capacitat és de 300.000 metres quadrats mensuals.
P: ¿Em permetrà posar un nombre de part a un d'ells?
Sí, això sol passar a la fàbrica d'aquesta manera, d'aquesta manera, ajudar els clients a reduir un cert cost ia un cert grau, això pot ajudar a reduir alguns costos de muntatge.
P: Quina és la quantitat mínima de comanda?
No tenim cap limitació de MOQ, prototip, volum mitjà i gran volum són tots acceptables.
