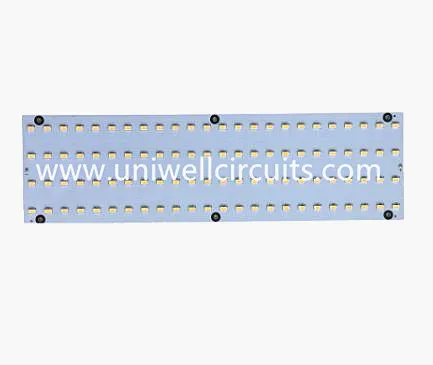

Dispositius interns PCB
1. Especificació de la producció
Detalls per a dispositius interns PCB | |
Nom de la peça: | Dispositius interns PCB |
Material de base: | Laminat base d'alumini |
Recompte de capes: | 2 capes |
Gruix de coure: | 1oz o 35um |
Gruix de la placa acabada: | 1,6 mm |
Color de la màscara de soldadura: | Foto de líquid blanc Image Soldermask (LPI) |
Color llegenda: | no |
Superfície acabada: | OSP |
Perfil: | CNC + V-CUT |
Conductivitat tèrmica: | 1.0W / mK |
Tensió d'assalt de la capa aïllada | ≥3KV |
Àrea d'aplicació: | Il·luminació LED |
Personalitza el servei
Tenim el nostre equip d'enginyers superiors i presentem la tecnologia i equips avançats (màquines de talla, màquines CNC i centre de mecanitzat, torns, fresadores, màquines d'encaminament, màquines de roscat, tall de taula, etc.) per fabricar productes segons el dibuix, o mostres, etc.
2. Informació de la companyia
Uniwell Circuits Co., Ltd, es va establir el 2007 a Shenzhen, al costat d'Hong Kong, amb fàcil transport i ubicació ideal. Al principi som distribuïdors de PCB, des de la nostra formació, ens hem centrat fortament en la qualitat, el cost i el servei, i hem experimentat un creixement continu.
Uniwell se centra en el servei de pcb d'alta barreja, baix volum i ràpid. Amb una posició especial en el mercat i una excel·lent cultura corporativa, podem oferir un servei de "finestreta única" d'1 a 32 capes de productes de PCB, que inclouen PCB de capes senzilles i dobles, PCB multicapa, PCB d'alumini (PCB de fibra de metall) FPC flexible (FPCB) , PCB rígid-Flex (PCB Flex-rigid), taules de PCB d'interconnexió d'alta densitat (HDI), taules de coure pesades, taulers de resistència i resistència enterrats, etc.
Tenim un bon crèdit i som un equip de producció excel·lent, també cooperem amb nombrosos clients i proveïdors. Els nostres principals mercats són nord-americans, sud-est d'Àsia, sud d'Àsia, Sud-amèrica, sud-est d'Àsia, etc. Benvinguts a clients més nacionals i estrangers a visitar-nos per a la negociació comercial.
3.Mita important de la companyia
4. Detall tecnològic
Material | FR4, CEM-3, Metall Core, |
Halogen gratis, Rogers, PTFE | |
Màx. Mida del tauler d'acabat | 1500x610 mm |
Min. Gruix de la placa | 0.20 mm |
Màx. Gruix de la placa | 8,0 mm |
Viu enterrat / cec (no creu) | 0.1mm |
Ració d'aspecte | 16:01 |
Min. Mides de perforació (mecànica) | 0.20 mm |
Tolerància PTH / Pressing fit hole / NPTH | +/- 0.0762 mm / +/- 0.05mm / +/- 0.05mm |
Màx. Recompte de capes | 40 |
Màx. coure (interior / exterior) | 6OZ / 10 OZ |
Tolerància tolerant | +/- 2 mil |
Registre de capa a capa | +/- 3 mil |
Min. ample de línia / espai | 2.5 / 2.5mil |
BGA pitch | 8 milions |
Tractament de superfícies | HASL, sense corrent HASL, |
ENIG, immersió plata / estany, OSP |
5. Equips de producció i certificació
Uniwell posseeix enginyers de disseny professional i regles i normes de control de qualitat estrictament, equip de fabricació especialitzada i experimentada, processador madur, màquines avançades i instruments de prova.
Equips de producció
Certificació
