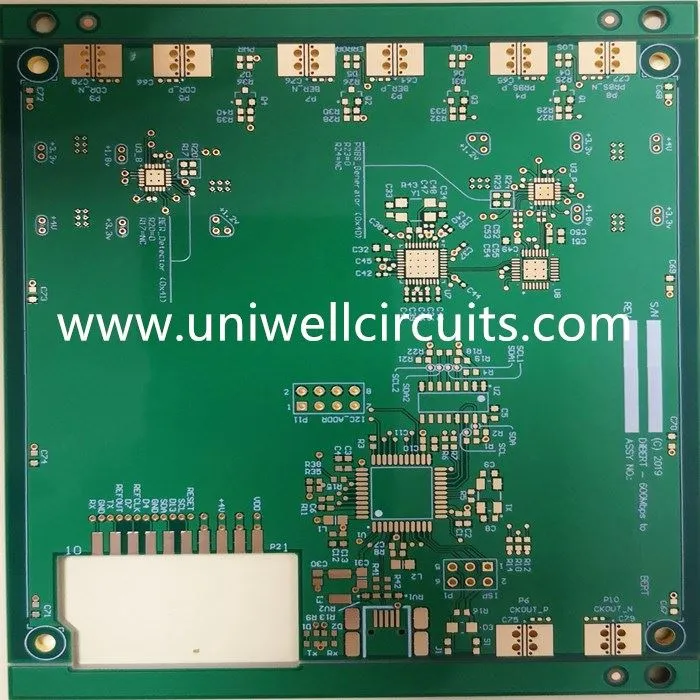

Circuits Uniwell cecs enterrats via taulers

Circuits Uniwell cecs enterrats via taulers

8-capa cega enterrada tractament de la superfície: químic níquel pal·ladi ormaterial: Taiyao TU883 (pèrdua molt baixa 0,005-0,010, aplicació 100G) L2-3L3-6 vies enterrades, L1-2 vies cegues, vias d'obertura al disc 0,2 mm
Enviar la consulta

Shenzhen Uniwell Circuits Co., Ltd. és un dels principals fabricants i proveïdors de circuits Uniwell cecs enterrats via taulers a la Xina, també admet un servei personalitzat amb un preu baix. Si vas a comprar circuits Uniwell d'alta qualitat, taulers de vias enterrats a cegues, benvingut a obtenir un pressupost de la nostra fàbrica.



Aquest tipus de producte es basa en una tecnologia avançada de forats cecs enterrats per aconseguir un cablejat d'alta{0}}densitat i un excel·lent rendiment de transmissió del senyal, i s'ha utilitzat àmpliament en diversos camps-de gamma alta:



Descripció del producte

Capes

Vies enterrades persianes de 8 capes

Tractament superficial

químic níquel pal·ladi or

Material

Taiyao TU883 (pèrdua molt baixa 0,005-0,010, aplicació 100G)

Obertura mínima

0,2 mm

L2-3 L3-6 vias enterrades

L1-2 vias cegues, via in pad

Característiques bàsiques del producte



El tauler de -forat passant per{0}}persiana dels circuits Uniwell cobreix una sèrie de productes HDI de diverses etapes de 10 a 20 capes, amb processos de perforació làser madur i d'ompliment de galvanoplastia per pols, que poden aconseguir una precisió d'obertura mínima de 0,1 mm i un error de posició del forat controlat en ± 15 μm. Al mateix temps, es combina amb els substrats d'alta freqüència de la sèrie Rogers per controlar estrictament la tolerància d'impedància en un ± 2%, reduint molt la pèrdua i el retard de transmissió del senyal d'alta freqüència.

Principals àrees d'aplicació



En el camp de la comunicació 5G, és adequat per a escenaris com antenes d'estació base 5G, dispositius d'ones mil·límetres, mòduls de RF, etc., per garantir la transmissió de baixes pèrdues de senyals d'alta-freqüència i millorar la cobertura i l'estabilitat del senyal dels sistemes de comunicació.



product-482-377


En el camp de l'electrònica de l'automòbil, es pot utilitzar per a components com ara sistemes ADAS d'automòbil, radar d'ones mil·límetres, controladors de domini de conducció intel·ligent, etc. Pot mantenir una transmissió de senyal fiable fins i tot en entorns complexos de vehicles amb altes temperatures i vibracions, proporcionant suport de maquinari per a la conducció intel·ligent.
En l'àmbit dels equips informàtics d'alta-gama, és adequat per a servidors-de gamma alta, taulers d'alta-velocitat en centres de dades i altres productes per satisfer les necessitats de transmissió de dades amb gran amplada de banda i baixa latència, i per millorar l'eficiència del processament de dades en escenaris de cloud computing i big data.
En l'àmbit de l'electrònica industrial i de consum, cobreix plaques base de control industrial de gamma alta-, equips mèdics portàtils de precisió, dispositius portàtils intel·ligents i altres escenaris, aconseguint un cablejat d'alta-densitat en un espai limitat del dispositiu alhora que garanteix la fiabilitat-a llarg termini.

Com es fan les vies cegues i enterrades.

No fem servir la perforació làser-controlada en profunditat per fabricar vies cegues i enterrades. Primer perforam un o més nuclis i plaquem a través dels forats. Després construïm i premem la pila. Aquest procés es pot repetir diverses vegades.



Això vol dir:

Una Via sempre ha de tallar un nombre parell de capes de coure.

Una Via no pot acabar a la part superior d'un nucli

Una Via no pot començar a la part inferior d'un nucli

Les vies cegues o enterrades no poden començar o acabar dins o al final d'una altra via cega/enterrada tret que l'una estigui completament tancada dins de l'altra (això afegirà un cost addicional ja que es requereix un cicle de premsa addicional).

Aquestes regles s'incorporen a l'assistent de creació.



Per tant, en una construcció estàndard de 4 capes, només podem perforar vies enterrades entre les capes 2 i 3. Si fem això, les vies cegues es tornen impossibles.
