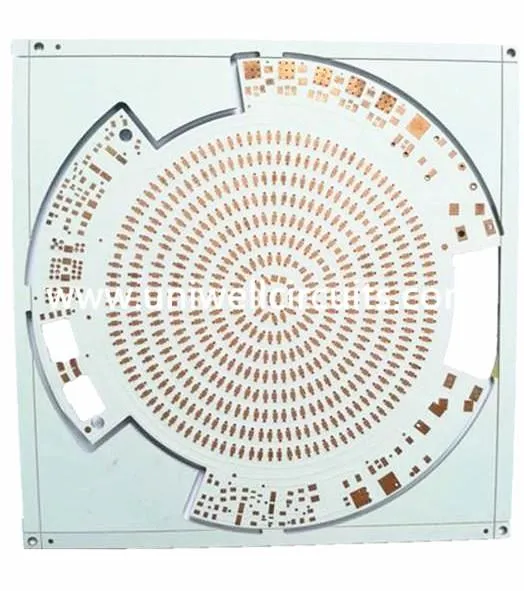

Tauler de circuits d'alumini d'1 capa
1. Descripció de la producció
Detalls per a la placa de circuit d'alumini d'1 capa | |
Nom de la peça: | Tauler de circuits d'alumini d'1 capa |
Material de base: | Laminat base d'alumini |
Recompte de capes: | 1 capa |
Gruix de coure: | 1oz o 35um |
Gruix de la placa acabada: | 1,6 mm |
Color de la màscara de soldadura: | Foto de líquid blanc Image Soldermask (LPI) |
Color llegenda: | no |
Superfície acabada: | Or d'immersió |
Perfil: | CNC + V-CUT |
Conductivitat tèrmica: | 1.0W / mK |
Tensió d'assalt de la capa aïllada | ≥3KV |
Àrea d'aplicació: | Il·luminació LED |
Els productes d'Uniwell tenen una àmplia gamma d'aplicacions:
1) Pantalla LED a tot color: igual o compacte que el color vermell, verd, blau en un punt, distribuït igualment al tauler, i així fer que la pantalla sencera
2) solen sol·licitar esports físics, publicitat, banc, borsa, estació, port, mercat, telecomunicació, departament, escola, monitor, restaurant, entreteniment, etc.
2. Capacitat tècnica de PCB
Material | FR4, CEM-3, Metall Core, |
Halogen gratis, Rogers, PTFE | |
Màx. Mida del tauler d'acabat | 1500x610 mm |
Min. Gruix de la placa | 0.20 mm |
Màx. Gruix de la placa | 8,0 mm |
Viu enterrat / cec (no creu) | 0.1mm |
Ració d'aspecte | 16:01 |
Min. Mides de perforació (mecànica) | 0.20 mm |
Tolerància PTH / Pressing fit hole / NPTH | +/- 0.0762 mm / +/- 0.05mm / +/- 0.05mm |
Màx. Recompte de capes | 40 |
Màx. coure (interior / exterior) | 6OZ / 10 OZ |
Tolerància tolerant | +/- 2 mil |
Registre de capa a capa | +/- 3 mil |
Min. ample de línia / espai | 2.5 / 2.5mil |
BGA pitch | 8 milions |
Tractament de superfícies | HASL, sense corrent HASL, |
ENIG, immersió plata / estany, OSP |
3. Lead time & logistcis
1) temps de lliurament
Capes | Gir ràpid | Ordre de mostra | Ordre en massa |
solter | 24 hores | 3 dies laborables | 7 dies laborables |
doble | 24 hores | Dies laborables | 7 dies laborables |
4-6layer | 48 hores | 5-6 dies laborables | 10 dies laborables |
8-12layer | 120 hores | 7-9 dies laborables | 15 dies laborables |
Exclou temps de lliurament de material basat en FR-4 | |||
2) Logística
Podem oferir FOB Shenzhen, FOB HK o CIF a la destinació del client.
Enviament directament al vostre magatzem designat a nivell mundial.
4. Empaquetatge i lliurament
1) detall d'embalatge: bossa segellada, bosses antiestàtiques, caixa adequada o seguiu el vostre requisit.
Lliurament
Tipus d'enviament: UPS, DHL, FedEx, EMS, correu aeri de la Xina, etc. Podeu triar el cost d'enviament segons vulgueu.
1) alta velocitat: expressa per a mostres o comandes urgents.
2) Selecció expressa
