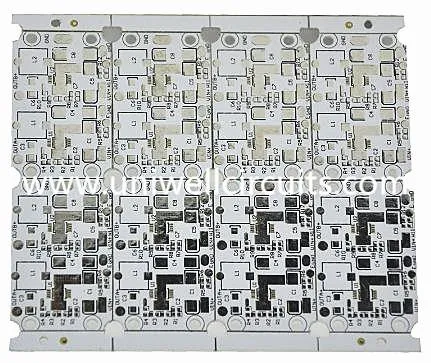

Immersió d'alumini PCB d'estany
1.Producte descriu
Immersió d'alumini PCB d'estany
Especificacions generals d'alumini PCB
Capa No: 1 capa
Mida de la unitat / mm: 332 * 332mm
Material: alumini
Acabat gruix: 1,6 mm
Coure acabat: 70º
Tractament de superfície: HAL (lliure de plom), immersió en or / plata / llauna, OSP, plating en or
Soldermask: blanc
Serigrafia: Blanc
Aplicació: tot tipus de llum LED
Uniwell pot fer 1layers, 2 capes, PCB d'alumini de múltiples capes. I l'acabat superficial pot ser galjanoplastia, HASL, Lead Free, OSP. La mida del forat mínim pot ser de 0,2 mm (8 mm). Es disposa de 1 oz, 2 oz, 3 oz de gruix de coure.
Uniwell també pot proporcionar proto tipus produir ràpidament i la producció a granel. L'expressa pot ser necessari. El preu més baix és competitiu i la qualitat està garantida.
2. Informació de la companyia
Els circuits Uniwell són la font de totes les vostres necessitats de PCB d'alta qualitat.
Des de 2007, oferim PCB d'alta qualitat a nombroses empreses en un ampli espectre d'indústries, des d'electrònica de consum fins a telecomunicacions, noves energies, aeroespacial, automoció i més ... Els nostres clients van des de les companyies Fortune 500 fins a iniciatives individuals.
Els circuits Uniwell han estat treballant amb PCB de metall / PCB LED durant diversos anys. Hem guanyat un ampli coneixement i experiència en la fabricació de PCB d'alumini d'una sola cara a doble cara que s'utilitza principalment en la indústria de la il·luminació LED. Esperem ser el vostre soci a llarg termini a la Xina.
El nostre estricte sistema de control de qualitat d'aplicació:
• reconegut per UL
• Inspecció òptica automàtica
• 100% d'obertura de proves curtes
• IPC A-600G
• Certificat ISO 9001-, ISO 14001-, ISO / TS 16949, ISO13485, IATF-16949, OHSAS18001
• Control de processos estadístics (SPC)
• Control d'impedància
3. Serveis i suport:
• Atenció al client: correu electrònic en línia / telèfon / CE ofereix serveis al client les 24 hores, grans vendes postvenda, vendes i serveis postvenda
• Disponibilitat i política de mostra: cita de mostra en tres dies, la mostra es finalitza en una setmana.
• Garanties / garanties / Termes i condicions: garantim el prepagament.
• Suport de processament d'exportació / importació: el nostre servei de suport a l'exportació i importació és EX-Factory, FOB HK, FOB Shenzhen, FCA HK, FCA Shenzhen i DDU per expressar
• Servei postvenda: Per tots els problemes trobats contacteu amb nosaltres, farem el servei posterior en qualsevol moment.
4. Fitxa tècnica
Material | FR4, CEM-3, Metall Core, |
Halogen gratis, Rogers, PTFE | |
Màx. Mida del tauler d'acabat | 1500x610 mm |
Min. Gruix de la placa | 0.20 mm |
Màx. Gruix de la placa | 8,0 mm |
Viu enterrat / cec (no creu) | 0.1mm |
Ració d'aspecte | 16:01 |
Min. Mides de perforació (mecànica) | 0.20 mm |
Tolerància PTH / Pressing fit hole / NPTH | +/- 0.0762 mm / +/- 0.05mm / +/- 0.05mm |
Màx. Recompte de capes | 40 |
Màx. coure (interior / exterior) | 6OZ / 10 OZ |
Tolerància tolerant | +/- 2 mil |
Registre de capa a capa | +/- 3 mil |
Min. ample de línia / espai | 2.5 / 2.5mil |
BGA pitch | 8 milions |
Tractament de superfícies | HASL, sense corrent HASL, |
ENIG, immersió plata / estany, OSP |
5. Aplicació
Els productes de Uniwell Circuits s'apliquen àmpliament en un dispositiu d'àudio, unitat d'energia elèctrica, equips electrònics de comunicació, automòbils, ordinadors, mòdul d'alimentació, LED. L'aplicació és molt àmplia
6. Poc coneixement --- Introducció de la PCB d'alumini
Definició:
PCB d'alumini, també anomenat PCB de base d'alumini, PCB revestit de metall (MCPCB), substrat de metall aïllat (IMS o IMPCB) PCB, PCB tèrmicament conductor, etc. En general, inclou una sola capa, doble capa i multi capa.
Teoria de funcionament:
La superfície del dispositiu d'alimentació es munta en una capa de circuit, és ideal per al muntatge de díodes emissors de llum d'alta potència (LED) que dissipen fàcilment la calor generada pels dispositius de potència.
Característiques:
El PCB d'alumini té una bona conductivitat tèrmica, i per al material base d'alumini es pot suportar un corrent elèctric prou fort en comparació amb el material FR-4. L'ús de PCB d'alumini SMT és molt eficaç per fer front a la difusió de la calor. I pot reduir el volum del producte, reduir el cost del maquinari i el muntatge. Finalment, pot baixar la temperatura de funcionament del producte i allargar la seva vida útil.
Procés tecnològic:
1) Taula retallada
2) Perforació
3) Imatge de pel·lícula mullada / seca
4) Gravat àcid / alcalí
5) Serigrafia, màscara de soldadura
6) V-cut, ROT
7) Proves, OSP
8) FQC-FQA-packing- shipment
