Descripció del producte
Premsa de barreja de materials Rogers+FR4
HDI, perforació posterior
dues perforacions de control de profunditat diferents
vias en PAD, coure desequilibrat
Característiques bàsiques del producte

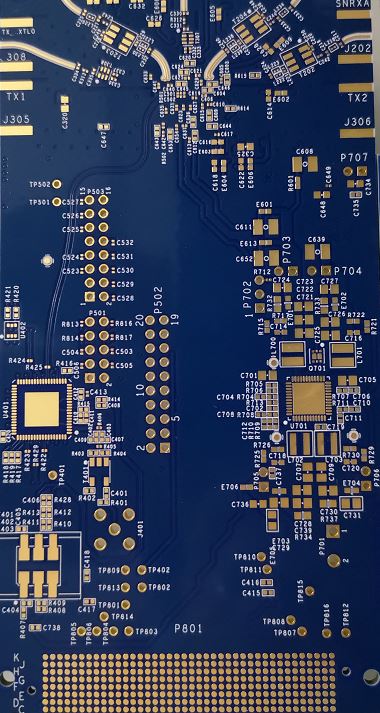

La placa de pressió híbrida dels circuits Uniwell es fa prement materials especials d'alta freqüència (com ara RO4003C, RO4350B, TLY-5, etc.) amb una placa TG FR-4 alta, tenint en compte els avantatges d'ambdós tipus de materials:
Pèrdues baixes d'alta freqüència: el substrat d'alta freqüència garanteix una pèrdua d'inserció baixa i un rendiment baix d'ones estacionàries dels senyals durant la transmissió d'alta-freqüència, complint els requisits d'estabilitat de la transmissió de senyals d'alta-velocitat.
Alta fiabilitat tèrmica: el substrat d'alta TG millora la temperatura de transició de vidre del tauler, el que fa que sigui menys propens a problemes de deformació i delaminació en entorns de treball d'-alta temperatura.
Procés d'alta precisió: admet un disseny d'alt-nivell, un control precís d'impedància i pot aconseguir una amplada de línia i un espai mínim de 3/3 mil, adequats per a requisits de cablejat d'alta-densitat
Excel·lent resistència estructural: en comparació amb la làmina de PTFE d'alta freqüència -pura, la rigidesa mecànica de la placa de pressió mixta és més forta, el rendiment de processament és més elevat i el cost és més controlable.
Principals àrees d'aplicació
Aquest tipus de placa de pressió mixta s'utilitza àmpliament en escenaris amb requisits estrictes per a la transmissió del senyal i l'entorn de treball a causa de l'equilibri entre el rendiment d'alta freqüència i la fiabilitat estructural.
Camp de comunicació: estacions base de comunicació 5G/6G, equip transceptor de senyal de RF, que garanteix una baixa latència i estabilitat per a la transmissió de dades d'alta -velocitat
Radar militar: diverses plaques de processament de senyal de radar, adequades per a requisits de transmissió d'alta{0}}precisió de senyals de radar d'alta freqüència
Aeroespacial: Càrregues útils per satèl·lit, equips electrònics a bord, capaços d'adaptar-se a grans variacions de temperatura a l'espai i entorns de treball a gran altitud
Equips industrials d'alta gamma: instruments de mesura i proves d'alt rendiment-per garantir l'adquisició i la sortida precisa de senyals de prova d'alta-freqüència
