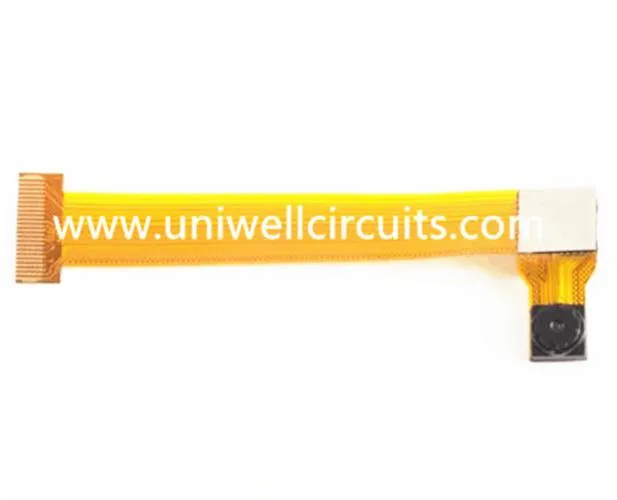

PCB flexible de doble cara per a ordinador portàtil
1.Producte descriu
Especificació
Nom: PCB flexible de doble cara per portàtil
capes: 2
Gruix: 0.12 mm
Material: material electrolític de doble cara sense cola.
Gruix de coure: 1/2 oz
Tractament superficial: 1 immersió microinch.
Ample de línia mínima / distància de línia: 0.15 mm / 0.075 mm.
Gruix de reforç FR4: 0,3 mm.
Aplicació: ordinador portàtil
Els circuits impresos flexibles ofereixen una àmplia gamma de solucions d'interconnexió física i elèctrica que no es poden aconseguir amb solucions rígides de placa de circuit imprès. Amb 10 anys d'experiència en producció massiva, Uniwell és líder en la indústria de la conversió de materials, fabricació i muntatge de components a circuits impresos flexibles.
2. Nostres proveïdors
Tenim una associació a llarg termini amb proveïdors mundials de primer nivell.
Desenvolupar relacions sòlides de proveïdors comunicant clarament les nostres necessitats i expectatives. Involucri el proveïdor en la nostra filosofia de qualitat i participi conjuntament en la nova avaluació de productes i processos.
3. Aplicació
Els circuits flexibles majoritaris són estructures de cablejat passiu que s'utilitzen per interconnectar components electrònics com resistència, condensadors, circuits integrats i similars, encara que alguns s'utilitzen simplement per fer interconnexions entre altres muntatges electrònics també directament o mitjançant connectors. En el camp de l'automòbil, s'utilitzen circuits flexibles en panells d'aparells, controls de sota-caputxa, circuits a cobrir dins del capçalera de la cabina i sistemes ABS.
4. Poc coneixement --- Estructures de circuits flexibles
Hi ha algunes construccions fonamentals de plaques de circuits flexibles, però hi ha una important variació entre els diferents tipus de condicions en la seva producció. El següent és una avaluació dels tipus més generals de construccions de placa de circuits flexibles.
Circuits flexibles d'un sol costat
Els circuits flexibles d'un sol costat contenen una única capa de conductor preparada per un polímer metàl·lic o conductor (metàl·lic) sobre una pel·lícula dielèctrica flexible. Les funcions d'execució de components només estan disponibles des d'un costat. Es poden crear forats (perforats o làser) a la pel·lícula base per permetre que els components passin durant la interconnexió, normalment mitjançant soldadura. Els circuits de flexió de cara simple es poden fabricar amb o sense recobriments protectors com capes de coberta o coberta, però l'ús d'un recobriment protector per sobre dels circuits és la pràctica més habitual.
L'aplicació de dispositius de muntatge superficial en films conductors esporulats ha permès la fabricació de pel·lícules LED aparents, que s'utilitzen en el vidre LED però, a més, en composites flexibles d'il·luminació d'automoció.
Circuits flexibles de doble cara
Les plaques de flexió de doble cara són circuits flexibles que tenen dues capes de conductor. Els circuits flexibles de tesi es poden fabricar amb o sense xapes de forats, encara que la variació de forat a través de forats és molt més general. Quan es construeixen sense recobrir els forats i les característiques d'associació, l'accés d'un sol costat és simple, el circuit és definit com un "Tipus-5" segons la condició militar.
No és una pràctica general, però és una opció, es preveuen terminacions per a aparells electrònics en ambdós costats del circuit, per tant, permeten que l'aparell es col·loqui a cada costat. Depenent de les necessitats de disseny, els circuits flexibles de doble cara es poden fabricar amb capes protectores de protecció en un, ambdós o en qualsevol dels dos laterals del circuit acabat, però amb freqüència es formen amb la capa protectora d'ambdós costats. Un avantatge important d'aquest tipus de substrat és que permet que les connexions de intersecció es preparen amb molta facilitat. Molts circuits d'un sol costat es construeixen sobre un substrat de doble cara immediatament ja que tenen una de les dues connexions entre interseccions.
Circuits flexibles escultòrics
Els circuits flexors escultòrics són una nova separació de les estructures típiques de circuits flexibles. El procediment desenvolupat implica un mètode particular d'encès de múltiples passos de circuit flexible que produeix un circuit flexible que ha acabat els conductors de coure on el gruix del conductor difereix en diversos llocs al llarg de la seva longitud. (és a dir, els conductors són prims en zones flexibles i gruixudes en els punts d'interconnexió).
Circuits flexibles multicapa
Els circuits flexibles tenen tres o capes addicionals de conductors que es coneixen com circuits flexibles multicapa. Normalment, les capes estan interconnectades per mitjà de forats recoberts, tot i que això no és una condició de la definició, ja que és probable que es subministrin obertures per accedir a funcions de nivell inferior. Les capes del circuit flexible de múltiples capes poden o no ser laminades sense interrupció mútuament a tot l'edifici amb la notable exempció de les àrees que es realitzen mitjançant el revestiment dels forats. La pràctica de la laminació irregular està familiaritzada amb casos on la màxima flexibilitat és obligatòria. Això s'aconsegueix deixant sense límits les àrees on es vulgui flexionar o doblegar.
Circuits rígids flex
Els circuits de flexió rígida són un circuit flexible de fabricació híbrida que consisteix en substrats rígids i flexibles que es laminen mútuament en una única estructura. Els circuits de flexió rígida no s'han de confondre amb les construccions de flexió rígid. Són només circuits flexibles a què s'adjunta un enduriment per mantenir el pes de l'aparell electrònic localment. Un circuit de flexió rígid o rígid pot contenir capes de conductor extra o extra. Per tant, si bé els dos termes semblen comparables, signifiquen productes que són raonablement diferents. Les capes d'una flexió rígida també solen estar interconnectades elèctricament mitjançant forats recoberts. Al llarg dels anys, els circuits rígids flexibles inclouen una meravellosa popularitat entre els dissenyadors de productes militars; tot i que la tecnologia ha trobat un millor ús en productes comercials.
Tot i que sovint tenia cura d'un producte especialitzat en aplicacions de baix volum dels desafiaments, l'equip de Compaq va preparar un extraordinari esforç per utilitzar la tecnologia en la construcció de les plaques d'ordinador portàtil durant la dècada de 1990. Mentre la PCBA rígida-flex més gran de l'ordinador No flexió d'usos, els dissenys successius de Compaq utilitzen circuits de flexió rígida per al cable d'exposició amb frontissa, passant 10s de 1000 de flexions durant les proves. L'any 2013, l'ús de circuits de flexió rígida en ordinadors portàtils de clients ara és familiar. Les juntes rígides flex són en general estructures multicapa; No obstant això, de vegades s'utilitzen dues construccions de capa metàl·lica.
