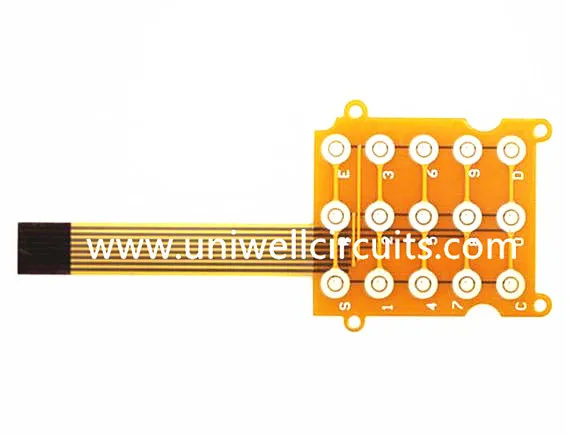

ENIG Placa de circuits flexibles
1.Producte descriu
Especificació
Capa: 1
Gruix: 0.12 mm
Material: 1OZ té electròlisi de cola.
Gruix de coure: 1 oz
Tractament de superfícies: ENIG.
Ample de línia mínima / distància de línia: 0.3mm / 0.3mm.
Gruix de reforç PI: 0,15 mm.
altre: necessiteu enganxar a PI per enfortir-se.
Aplicació: telèfon mòbil
Avantatges:
● Acabat superficial adequat
● Sense atac de coure durant el procés de soldadura, el níquel serveix com a barrera de difusió
● Superfície llisa
● Soldadura (amb soldadura o sense plom, mulitple)
● L'emmagatzematge entre processos de soldadura és possible
Camps d'aplicació:
● Taules flexibles-rígides
● Estructures de campament fi i micro vias
● Enquadernació amb cable
2. Informació de la companyia
Uniwell Circuits Co., Ltd, va ser fundada a Shenzhen, Xina a l'abril de 2007. Uniwell Circuits és una empresa d'alta tecnologia especialitzada en disseny, desenvolupament, fabricació i venda de PCB de doble cara i multicapa d'alta precisió (Circuit Impressió) centrat en torn ràpid, prototips, volums mitjans i grans.
Capacitat tècnica 3.FPC
Capes: 20 (inclou 12 capes)
Línia wideth / space (mil) in innerlayer: 3/3, 3.5 / 3.5
Relació d'aspecte: 20: 1 (PTH); 1: 1 (vies cegues)
Min. diàmetre de forat de perforació (mil): 6 (mecànic); 4 (làser)
Distància de la perforació al conductor (mil): 6
Tolerància per a control d'impedància (+/-): 10%
4. Sistema de qualitat
El nostre departament d'assegurament de la qualitat compta amb un sistema d'inspecció basat en les especificacions militars i de l'IPC. Disposem de sistemes de control i calibratge documentats per a tots els calibres i equip de prova. A més, insistim que només els materials de primera qualitat amb traçabilitat vagin al nostre producte. Més important encara, per assegurar el producte que enviem, compleix o supera les seves especificacions de manera consistent, es realitzen una sèrie extensa de proves i inspeccions a cada pas del procés de fabricació.
5. Nostres instal·lacions de producció
Les nostres instal·lacions avançades de producció garanteixen l'alta qualitat.
