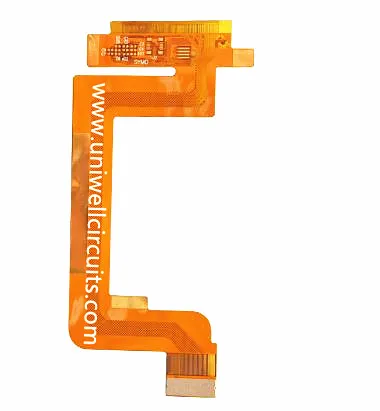

Placa de circuit flexible per a la pantalla tàctil
1.Producte descriu
Especificació:
Paràmetres bàsics: estructura de material: adhesiu de doble cara + pel·lícula de coberta groga de baixa pèrdua + (línia de coure + cola + material de base de poliimida dielèctrica d'alta freqüència + cola + línia de coure) + pel·lícula de coberta groga de baixa pèrdua.
Resistència: lliure per doblar i torçar.
Mascle: + / - 0,03 mm
Gruix: 0.15 mm
Reforç: reforç de xapa d'acer positiu i negatiu de 0,15 mm.
Procés de fabricació: revestiment de soldadures, endoll, capa de recobriment, tipus de revestiment de film, resistència - tipus de soldadura de blindatge.
Tractament de superfície: or (or) 1 ~ microinx.
Ample de línia mínima / distància de línia: 0,06 mm / 0,09 mm.
Aplicació: pantalla tàctil
Els circuits Uniwell FPC se centren en prototips, petits volums i comandaments de volum mitjà, els negocis flexibles i rígids creixen ràpidament des que es va establir. Servim als nostres clients amb una sòlida capacitat d'R + D tècnica, diversos tipus de productes, capacitat de lliurament estable i ràpida. Uniwell Circuits ha estat una de les empreses més competitives en camps domèstics de nivell alt i flexibles
2. Historial de desenvolupament
3.Aplicació
Els nostres PCF es poden trobar a tot el món en l'àmbit mèdic, aplicacions aeroespacials i productes industrials desafiadors gràcies a una excel·lent qualitat i alta fiabilitat.
4.Relabilitat
Per a molts dels nostres productes, especialment dispositius implantables, la falla durant l'operació no és una opció. A més, els PCBs amb defectes ocults provocaran alts costos en la cadena de procés posterior. Uniwell concedeix una gran importància a QA per garantir que només es lliurin PCB que compleixin els requisits de qualitat. Les PCB seran inspeccionades segons la classe 2 d'IPC 600 o segons les especificacions del client. El sistema de gestió de la qualitat està certificat segons ISO 9001 i totalment integrat en el sistema ERP.
Fabricació de documents i especificacions de producte
El control de canvi es realitza emetent un número d'identificació únic per a cada revisió d'una determinada PCB i totes les especificacions del producte, dibuixos i documents de fabricació es fan referència a aquest número.
A més, els PCB amb requisits difícils s'anomenen "Golden Board" i durant la producció del prototip es registren meticulosament tots els paràmetres de producció de cada pas de fabricació. Això assegura que els lots posteriors de producció es fabricaran exactament de la mateixa manera (Golden Board). Els canvis només s'apliquen en col·laboració amb el client.
Inspecció òptica automàtica (AOI)
Totes les capes estan subjectes a una inspecció òptica 100% automàtica. Aquesta prova assegura que les pistes tindran les dimensions necessàries (p. Ex., Nicks locals de les pistes) i coincideixen amb el patró requerit. El patró de metall es compara amb les dades originals de Gerber i el patró no s'aprèn des d'un tauler inicial.
Proves electròniques
Tots els PCB se sotmeten a una prova elèctrica al final del procés de fabricació. A més de les proves habituals obertes i curtes, es pot oferir alta impedància, corrent de fuga, capacitat capacitiva i inductiva, així com proves d'alt voltatge.
En general, s'utilitzen provadors de sonda de vol. El nostre equip de prova electrònica posseeix registres òptics automàtics i agulles suaus tàctils que no deixen cap marca en els coixinets de contacte, la qual cosa és especialment important per als coixinets de bons.
Benvingut a visitar Uniwell! Estem esperant la vostra arribada!
