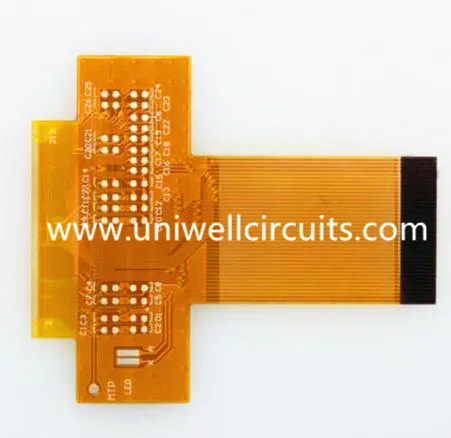

Tauler de circuits flexibles de gir ràpid
1.Producte descriu
Especificació
capes: 2
Gruix: 0.12 mm
Material: 1/3 oz sense electròlisi de gel
Gruix de coure: 1/2 oz
Tractament de superfícies: enfonsament d'or
Ample de línia mínima / espaiat de línia: 0,096 mm / 0,1 mm
Gruix de reforç PI: 0,1 mm
Altres: s'ha de pegar la xapa d'acer per enfortir el PI
Uniwell fabrica tot, des de taules de circuits impresos d'un sol costat fins a PCB de rígid-flex, de diverses capes. Cada PCB que produïm passa pel nostre meticulós procés de proves per assegurar un rendiment òptim. La nostra operació de fabricació de qualitat de classe mundial ofereix sempre targetes de circuits impresos rígids, flexibles, flexibles i rígids, precisos i adaptables per a qualsevol necessitat empresarial, des d'un punt de vista bàsic a un intrincat i tot el que està per l'intermediari.
2. nostres avantatges
Capacitat d'entrega ràpida: capa simple i doble, la més ràpida en 3d, flexió de doble capa i rígida, més ràpida en 4 dies
Prototips, capacitat de volum petit: 100 tipus per mes
Capacitat tècnica avançada i equipament: Multilayer flex i rígid (20L-10F), HDI flex i rígid (1 + N + 1)
3. Temps de lliurament per prototip i gir ràpid
Tenim capacitat d'oferir un servei ràpid: capa simple i doble, la més ràpida en 3d, flexió de doble capa i rígida, la més ràpida en 4 dies.
Articles | Tauler Flex i Rígit | Tauler Flex | |||
Estructura normal | Estructura multicapa | Estructura especial | Estructura de l'IDH | Estructura normal | |
Temps de lliurament (dies) | 6 | 8 | 10 | 12 | 3-6 |
4. La nostra capacitat amb FPC i PCB rígida
Uniwell té una àmplia gamma d'expertesa en tots els àmbits de fabricació de placa de circuits impresos flexibles, rígids, flexibles i rígids. A partir dels nostres temps de resposta ràpids a la nostra gran selecció de materials de primera qualitat a un sistema de qualitat inigualable, Uniwell és el fabricant de taulers de placa impresa els noms més importants en el negoci per als seus complexos projectes de PCB.
Les nostres capacitats de placa de circuit imprès flexibles, rígides i rígides inclouen:
Capacitat FPC
Capes: 20 (inclou 12 capes
Línia wideth / space (mil) in innerlayer: 3/3, 3.5 / 3.5
Relació d'aspecte: 20: 1 (PTH); 1: 1 (vies cegues)
Min. diàmetre de forat de perforació (mil): 6 (mecànic); 4 (làser)
Distància de la perforació al conductor (mil): 6
Tolerància per a control d'impedància (+/-): 10%
Capacitat rígida de PCB
Material | FR4, CEM-3, Metall Core, |
Halogen gratis, Rogers, PTFE | |
Màx. Mida del tauler d'acabat | 1500x610 mm |
Min. Gruix de la placa | 0.20 mm |
Màx. Gruix de la placa | 8,0 mm |
Viu enterrat / cec (no creu) | 0.1mm |
Ració d'aspecte | 16:01 |
Min. Mides de perforació (mecànica) | 0.20 mm |
Tolerància PTH / Pressing fit hole / NPTH | +/- 0.0762 mm / +/- 0.05mm / +/- 0.05mm |
Màx. Recompte de capes | 40 |
Màx. coure (interior / exterior) | 6OZ / 10 OZ |
Tolerància tolerant | +/- 2 mil |
Registre de capa a capa | +/- 3 mil |
Min. ample de línia / espai | 2.5 / 2.5mil |
BGA pitch | 8 milions |
Tractament de superfícies | HASL, sense corrent HASL, |
ENIG, immersió plata / estany, OSP |
5. Sistema de qualitat
Tenim totes les certificacions, registres i especificacions de rendiment militar rellevants de la indústria, de manera que pot estar segur que totes les taules de circuits impresos que fabriquem compleixen o superen les directrius de compliment més estrictes. Les nostres capacitats de fabricació de PCB d'alta qualitat i el seu millor rendiment han marcat l'estàndard des que vam començar a fabricar PCBs fa 10 anys.
