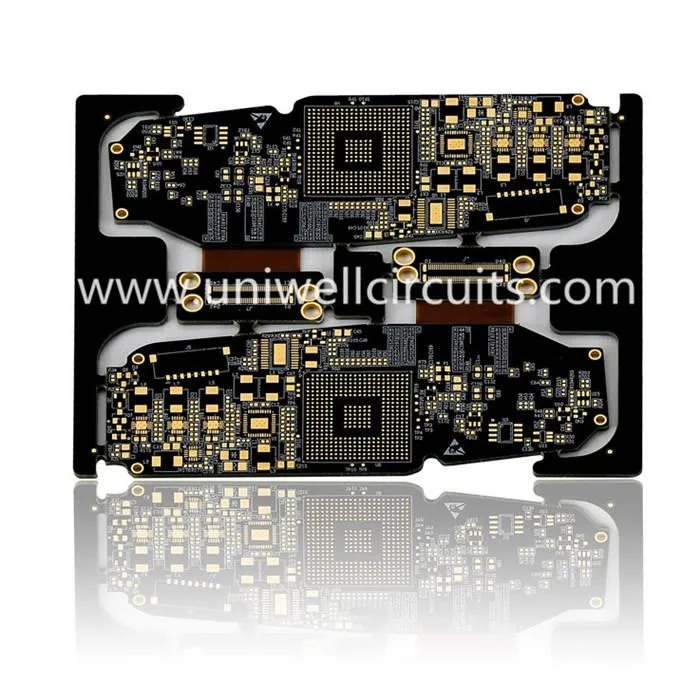

Telèfon intel·ligent PCB rígid flexible
1.Producte descriu
Paràmetre:
Tauler rígid-flex de 10 capes
Gruix de la junta: 1,5 mm
Ample de línia / espai: 3 / 4mil
Pont de soldadura: 5mil
Uniwell, la fabricació personalitzada, construeix circuits flexibles a les seves especificacions exigents amb un rendiment predictible i una alta fiabilitat Els circuits rígids flexibles (una variació dels circuits flexors) combinen un circuit flex amb un conductor rígid com un connector o una placa de circuits i es pot trobar a aplicacions que van des d'electrònica de consum fins a sistemes d'orientació d'aeronaus.
2. Línia de producció
3.Rigida capacitat de PCB per a prototips
Material | FR4, CEM-3, Metall Core, |
Halogen gratis, Rogers, PTFE | |
Màx. Mida del tauler d'acabat | 1500x610 mm |
Min. Gruix de la placa | 0.20 mm |
Màx. Gruix de la placa | 8,0 mm |
Viu enterrat / cec (no creu) | 0.1mm |
Ració d'aspecte | 16:01 |
Min. Mides de perforació (mecànica) | 0.20 mm |
Tolerància PTH / Pressing fit hole / NPTH | +/- 0.0762 mm / +/- 0.05mm / +/- 0.05mm |
Màx. Recompte de capes | 40 |
Màx. coure (interior / exterior) | 6OZ / 10 OZ |
Tolerància tolerant | +/- 2 mil |
Registre de capa a capa | +/- 3 mil |
Min. ample de línia / espai | 2.5 / 2.5mil |
BGA pitch | 8 milions |
Tractament de superfícies | HASL, sense corrent HASL, |
ENIG, immersió plata / estany, OSP |
4. Capacitat FPC
Capes: 20 (inclou 12 capes)
Línia wideth / space (mil) in innerlayer: 3/3, 3.5 / 3.5
Relació d'aspecte: 20: 1 (PTH); 1: 1 (vies cegues)
Diàmetre de forat mínim (mil): 6 (mecànic); 4 (làser)
Distància de la perforació al conductor (mil): 6
Tolerància per a control d'impedància (+/-): 10%
5. Consideracions d'aplicació poden incloure:
● Paquets muntats completament on es requereixen connexions elèctriques en 3 eixos (aplicació estàtica).
● Connexions elèctriques on es requereix que el muntatge es flexioni durant el seu ús (aplicació dinàmica).
● Aplicacions sensibles al pes, com ara dispositius de mà, avions o naus espacials on substitueixen arnesos de filferro més pesats i més pesats.
● En les aplicacions limitades de l'espai que prohibeixen l'ús de plaques de circuits més gruixudes o cables de cable, les plaques de circuits flexibles tenen diversos avantatges.
● Aplicacions d'alt rendiment on els requisits d'aïllament o calor exclouen els materials d'aïllament típics.
Com a primer fabricant de Flex Circuits, Uniwell subministra i converteix materials prims i flexibles i composites personalitzats a través d'una cadena de subministrament global. Proporcionem circuits flexibles de format fi i multicapa on les aplicacions requereixen interconnexions en un paquet compacte. Els nostres circuits flexibles són més petits i lleugers, i poden integrar-se perfectament en gairebé qualsevol forma que necessiti.
