Amb l’avanç de la tecnologia de processos de la nostra empresa, els productes PCB semi flexions d’uniwell tenen una fiabilitat forta, un bon rendiment de flexió i una rendibilitat cada cop més elevada i han estat reconeguts per un gran nombre de clients, amb cada vegada més comandes. Per tal de atendre millor els clients i satisfer les seves necessitats de producte, els següents introduiran l’aplicació, les característiques i la tecnologia de processos de la junta semi flexible i la placa semi -flexible de policarbonat.
Sol·licitud de placa semi flexible
Semi Flex PCB és un tipus de PCB utilitzat en el camp de la flexió estàtica, que s’obté combinant el control de molinet profund o la tecnologia de processament de flexions rígides (fundes obertes o finestres, etc.) en el procés de processament estàndard de la placa dura. Sovint adopta una estructura laminada asimètrica i només és adequada per a processos d’instal·lació sota estrès estàtic.
Normalment, en alguns escenaris d’aplicació, no es requereix una flexió dinàmica contínua, com ara la flexió limitada només durant la instal·lació, la reelaboració i el manteniment, i l’àrea de flexió no ha de ser massa suau. L’ús de taulers compostos flexibles rígids convencionals és òbviament “en excés” i costós. En aquest cas, l’ús de taulers semi flexibles amb certa capacitat de flexió pot complir els requisits.
Sol·licitud de placa semi flexible
A causa de l'ús de la placa FR4 rígida fina o el CCL semi flexible en lloc de la Polimida FCCL, aquesta tecnologia pot reduir molt el seu cost de producció.
Adopta material rígid prim FR4, que té una taxa d’absorció d’aigua inferior al material PI flexible, i no requereix temperament i coure abans del processament posterior.
Té una estabilitat dimensional millor que les làmines flexibles.
Igual que R-FPC (Multiflex), pot tenir la possibilitat d’instal·lació tridimensional.
Reduir els costos de contractació i logística causats per processos addicionals de cable, muntatge de connectors i solucions.
Millora de la fiabilitat a causa de menys interfícies.
Circuits Uniwell Tecnologia del procés de placa semi flexible
Les plaques semi flexibles solen utilitzar tres tècniques de producció:
El laminat rígid pur FR4, el fresat de profunditat i l’aprimament de la profunditat controlada, es pot utilitzar com a zona de flexió flexible controlant l’àrea que s’ha de doblar fins a un cert gruix. Aquest procés requereix una alta precisió per controlar la profunditat de l’equip i la uniformitat de l’excés de gruix està estretament relacionada amb el rendiment de la flexió. El gruix desigual pot fer que el producte es trenqui durant l’ús.
El FR4 està laminat amb flexibilitat i la fitxa PP està oberta prèviament a la zona on cal exposar la flexibilitat, mentre que la part rígida no s’obre temporalment. Finalment, la zona rígida en suspensió es pot aixecar amb una fresadora de profunditat controlada i la zona doblegada del circuit està protegida amb una pel·lícula o tinta flexible. Aquest procés comporta el risc de sagnat de compressió i fracturació semi flexible, que condueix directament a pel·lícules i defectes solts en la producció de circuits. A més, el desbordament de cola que causa dificultat per obrir la coberta és una altra dificultat.
El FR4 està laminat amb materials flexibles i, abans de la laminació, els fulls FR4 i PP utilitzen la tecnologia rígida i flexible de la placa amb finestres obertes a les parts que cal doblar. A causa de l'ús de taulers de nucli primari de FR4 i materials semi flexibles com a zona de flexió, aquest procés també comporta el risc de trencament i danys. Per tant, cal tenir especial atenció per protegir -lo durant el procés de producció posterior.
Actualment, la nostra empresa està plenament madura en la tecnologia de processos de produir taulers compostos suaus i durs i ha estat capaç de resoldre totes les dificultats tècniques del procés de producció. Per tant, a l’hora de fer taulers semi flexibles, utilitzem sobretot la tecnologia de processos de fer taulers compostos suaus durs (el segon tipus) per produir taules semi flexibles, que tenen una elevada taxa de qualificació del producte, una forta fiabilitat i un bon rendiment de flexió. Els nostres productes han rebut elogis unànime dels nostres clients.

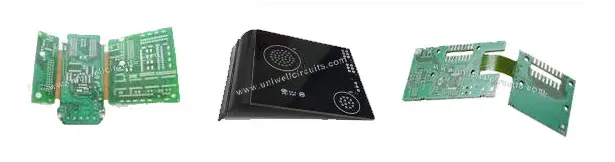

Tauler semi flexible
