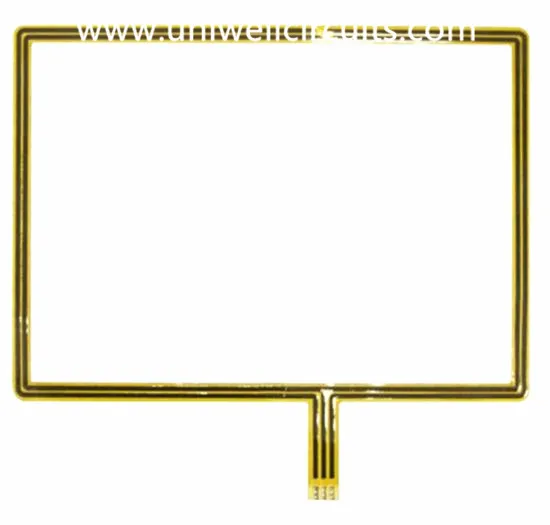

PCB flexible per a altaveus sense fils

Tauler de circuits flexibles per a altaveus sense fils

1.Producte descriu

Especificació
Capa: 2
Gruix: 0.20 mm
Material: material rodant adhesiu de doble cara.
Gruix de coure: 1 OZ
Tractament de superfícies: or d'immersió.
Ample de línia mínima / distància de línia: 0,1 mm / 0,2 mm.
Aplicació: altaveu sense fils

Les plaques de circuits flexibles redueixen els costos i el treball de muntatge ja que poden eliminar els connectors i les juntes de soldadura, la instal·lació i el manteniment dels circuits flexibles també són més convenients i rendibles.
Com que els circuits flexibles poden simplificar el disseny general, hi ha un risc reduït d'errors de cablejat. Flex varia àmpliament en complexitat i, per tant, es pot utilitzar per a pràcticament qualsevol producte.
Uniwell és una instal·lació de fabricació de placa de circuit imprès de prototip avançada. Com a empresa, ens sentim orgullosos del nostre treball i convidem a visitar-nos per a una revisió dels seus requisits especials.

2. Informació de la companyia

Els circuits Uniwell FPC especials en prototips, petits volums i comandes de volum mitjà, flexions i rígids negocis creixen ràpidament des que es va establir. Servim als nostres clients amb una sòlida capacitat d'R + D tècnica, tot tipus de productes, capacitat de lliurament estable i ràpida. Uniwell Circuits ha estat una de les empreses més competitives en camps domèstics de nivell alt i flexibles.

3. Una breu història d'Uniwell

4. La nostra capacitat de producció de FPC

Capes: 20 (inclou 12 capes)
Línia wideth / space (mil) in innerlayer: 3/3, 3.5 / 3.5
Relació d'aspecte: 20: 1 (PTH); 1: 1 (vies cegues)
Min. diàmetre de forat de perforació (mil): 6 (mecànic); 4 (làser)
Distància de la perforació al conductor (mil): 6
Tolerància per a control d'impedància (+/-): 10%

5. Lleva temps per a comandes de producció

6.FAQ

P: He d'utilitzar un material FR4 amb un alt Tg (Tg = temperatura de transició de vidre) per a la soldadura sense plom?

No, no necessàriament. Hi ha molts factors a tenir en compte, per exemple, quantes capes, el gruix de la PCB i també una bona comprensió del procés de muntatge (nombre de cicles de soldadura, temps per sobre de 260 graus, etc.). Algunes investigacions han demostrat que un material amb un valor Tg "estàndard" fins i tot ha estat millor que alguns materials amb un valor Tg superior. Tingueu en compte que, fins i tot, amb la "soldadura" amb plom, es supera el valor Tg.
El que té més importància és com el material es comporta a temperatures superiors al valor Tg (publicació Tg), de manera que conèixer els perfils de temperatura a què s'enviarà la taula us ajudarà a avaluar les característiques de rendiment necessàries.

P: Quines són les característiques materials que cal buscar quan es selecciona el material?

Els principals que considerem primer són: CTE
Una mesura de quant el material s'amplia quan s'escalfa. Crític a l'eix Z: típicament superior a Tg i l'expansió és més gran. Si CTE no és suficient per a aquests errors, es pot produir durant el muntatge, ja que el material s'expandeix ràpidament per sobre de Tg.

Imatge d'esquerra: Barril crack / forat trencat Imatge dreta: terra aixecada
Els materials poden tenir els mateixos Tg diferents CTE diferents: menor CTE és millor. Igualment, alguns materials poden tenir valors de Tg més alts, però també tenen un TG de pitjor (pitjor) CTE.

Tg / TEMPERATURA DE TRANSICIÓ DE VIDRE
El valor de Tg és la temperatura a la qual el material canvia d'un material semblant al vidre raonablement rígid a un material més elàstic i flexible que es pot flexionar. Important com a dalt Tg, les propietats dels materials canviaran.

TD / TEMPERATURA DE descomposició
Aquesta és una mesura de la degradació del material. El mètode d'anàlisi mesura quan el 5% del material es perden en pes, el punt en què es posa en perill la fiabilitat i la delaminació.
La màxima confiabilitat PCB requerirà Td ≥ 340 ℃

T260 / T288 / HORA A DELAMINACIÓ
Aquest és el mètode per determinar el temps en què el gruix del PCB es canvia irreversiblement a una temperatura predefinida (260 o 288 en aquest cas), és a dir, quan el material s'expandeix fins a tal punt que s'elimina.

P: He d'utilitzar un material FR4 amb la Td (Td = temperatura de descomposició) més alta per a la soldadura sense plom?

És preferible un major valor de Td, especialment si el tauler és tècnicament complex i està exposat a una sèrie de soldadures de remodelació, però això pot comportar majors costos. Conèixer el procés de muntatge pot ajudar a prendre decisions correctes.
