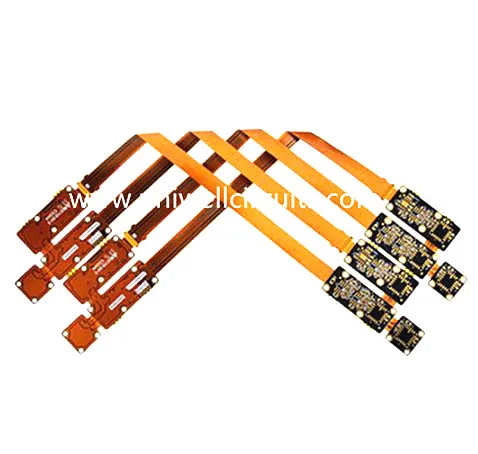

Taulers de circuits impresos flexibles LED flex
1.Producte descriu
Especificació
Paràmetres bàsics: estructura de material: adhesiu de doble cara + pel·lícula de coberta groga de baixa pèrdua + (línia de coure + cola + material de base de poliimida dielèctrica d'alta freqüència + cola + línia de coure) + pel·lícula de coberta groga de baixa pèrdua.
Resistència: lliure per doblar i torçar.
Mascle: + / - 0,03 mm
Gruix: 0.15 mm
Reforç: reforç de xapa d'acer positiu i negatiu de 0,15 mm.
Procés de fabricació: revestiment de soldadures, endoll, capa de recobriment, tipus de revestiment de film, resistència - tipus de soldadura de blindatge.
Tractament de superfícies: or d'immersió (1-2u ").
Ample de línia mínima / distància de línia: 0,06 mm / 0,09 mm.
Aquesta placa s'utilitza per muntar LEDs per a aplicacions com ara encenedors de sota en bancs de cuina, fora de la il·luminació de la coberta. Això seria en forma de tira. Els llums de seguretat dels sistemes de transport, com ara avions, trens i vaixells, fan servir la flexi-banda LED per a les vies de sortida d'emergència.
2. Informació de la companyia
Uniwell Circuits Co., Ltd es va establir el 2007. El seu concepte original per a solucions PCB One-Stop estava destinat a proporcionar un proveïdor independent qualsevol que sigui el requisit de PCB. Aquest concepte continua sent tan vàlid avui. Malgrat els canvis massius en la indústria del PCB al llarg dels anys, Uniwell encara és capaç d'oferir en tot l'espectre de requisits de PCB.
3. Una breu història d'Uniwell
4. Tecnologia de producció
Els serveis de PCB que oferim es poden resumir de la manera següent:
prototip
Material | FR4, CEM-3, Metall Core, |
Halogen gratis, Rogers, PTFE | |
Màx. Mida del tauler d'acabat | 1500x610 mm |
Min. Gruix de la placa | 0.20 mm |
Màx. Gruix de la placa | 8,0 mm |
Viu enterrat / cec (no creu) | 0.1mm |
Ració d'aspecte | 16:01 |
Min. Mides de perforació (mecànica) | 0.20 mm |
Tolerància PTH / Pressing fit hole / NPTH | +/- 0.0762 mm / +/- 0.05mm / +/- 0.05mm |
Màx. Recompte de capes | 40 |
Màx. coure (interior / exterior) | 6OZ / 10 OZ |
Tolerància tolerant | +/- 2 mil |
Registre de capa a capa | +/- 3 mil |
Min. ample de línia / espai | 2.5 / 2.5mil |
BGA pitch | 8 milions |
Tractament de superfícies | HASL, sense corrent HASL, |
ENIG, immersió plata / estany, OSP |
Producció en massa
Material | FR4 (normal o alt de TG o halògena lliure) |
Basat en CEM-3 Al | |
Màx. Mida del tauler d'acabat | 540x620 mm |
Min. Gruix de la placa | 0.20 mm |
Màx. Gruix de la placa | 8,0 mm |
Viu enterrat / cec (no creu) | 0,2 mm |
Ració d'aspecte | 12:01 |
Min. Mides de perforació (mecànica) | 0.20 mm |
Tolerància PTH / Pressing fit hole / NPTH | +/- 0,0762 mm i +/- 0,05 mm i +/- 0,05 mm |
Màx. Recompte de capes | 12 |
Màx. gruix de coure | 3 capa externa OZ / 4OZ capa externa |
Tolerància de trepant objectiu | +/- 2 mil |
Registre de capa a capa | +/- 3 mil |
Min. ample de línia / espai | 4 / 4mil |
BGA pitch | 10 milions |
Tractament de superfícies | HASL, sense corrent HASL, |
ENIG (+ G / F), immersió plata / llauna OSP, màscara desbloquejada, pasta de carboni |
5. Empaquetatge i enviament
embalatge: Vaccum & Carton
Servei professional: inclòs el disseny de llums acabats i suggeriment de producte adequat segons el mercat
Enviament: Express (DHL & Fedex & UPS & EMS & TNT, etc); Freight / Cargo;
