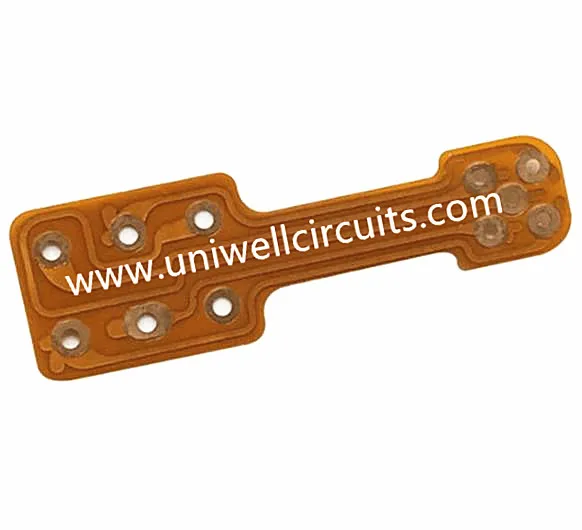

Mòdul TFT. Tauler de circuits flexibles
1.Producte descriu
Especificació
Capa: 1
Gruix: 0,1 mm
Material: 1/2 oz té electròlisi adhesiva.
Gruix de coure: 1 oz
Tractament de superfícies: or d'immersió
Ample de línia mínima / distància de línia: 0.1mm / 0.08mm.
Gruix de reforç PI: 0,1 mm.
altres: reforç de PI
aplicació: mòdul TFT
Uniwell s'adhereixen a les nostres necessitats de tolerància i capacitats avançades a la indústria. Garantim una alta qualitat d'enginyeria, producció i servei al client, independentment de l'avinguda que trieu.
Uniwell Circuits vol ser la vostra font d'accés a totes les necessitats de PCB. Posi's en contacte amb nosaltres avui per obtenir més informació sobre les plaques de circuit imprès nacionals i offshore
2. Instal·lacions de producció
Uniwell disposa de múltiples instal·lacions de fabricació, de manera que podem assegurar que els nostres clients rebin els millors preus i els temps de fabricació més ràpids a la indústria de PCB.
3. Informació de la companyia
Uniwell Circuits és un proveïdor de taulers de plàstic imprès i líder a la indústria amb seu a Shenzhen, Xina. El nostre objectiu és senzill: volem oferir-vos la millor PCB cada vegada: dissenyat, produït i amb preus competitius.
4. Una breu història
5. Poc coneixement: estructura de FPC simple i doble capa
Estructura FPC de sola capa:
Aquest tipus de fpc és una estructura simple FPC. Realitzada en matèria primera i laminats revestits de coure de cinta adhesiva, aquestes tres matèries primeres són un material bàsic de producció de fpc.
En primer lloc, els laminats revestits necessiten aiguafort i obtenen el circuit que volem. La pel·lícula de protecció necessita perforar vies i després aconseguir coixinets.
A continuació, netegeu-lo amb el procés de laminació per combinar els dos junts.
A continuació, feu l'acabament de la superfície ENIG o HASL per protegir el coixinet. D'aquesta manera, es farà el panell fpc.
En general, necessiten un segellat exactament corresponent i formen una placa de circuit imprès petita. La fàbrica de fpc no va utilitzar la protecció d'ús, aquest cost serà molt baix, però la força del tauler de circuit es tornarà dolent. Llevat de la força necessita un nivell baix, el preu és mínim, millor fem servir la pel·lícula de protecció.
Estructura doble FPC:
Quan els circuits de tauler són molt complexos i la placa única no pot assolir les funcions necessàries, necessitem escollir dos fpc o multicapa fpc. La diferència entre una sola capa fpc i mutilayer fpc s'agrega a través de la sèrie de disseny, de manera que es connecten totes les capes cobertes de coure.
En general, el primer pas per fer vies. Les vies de perforació en el material base poden revestir el coure són el primer pas. I el següent pas és gairebé igual a la sola capa fpc.
